Реакционен блок с неподвижен слой катализатор

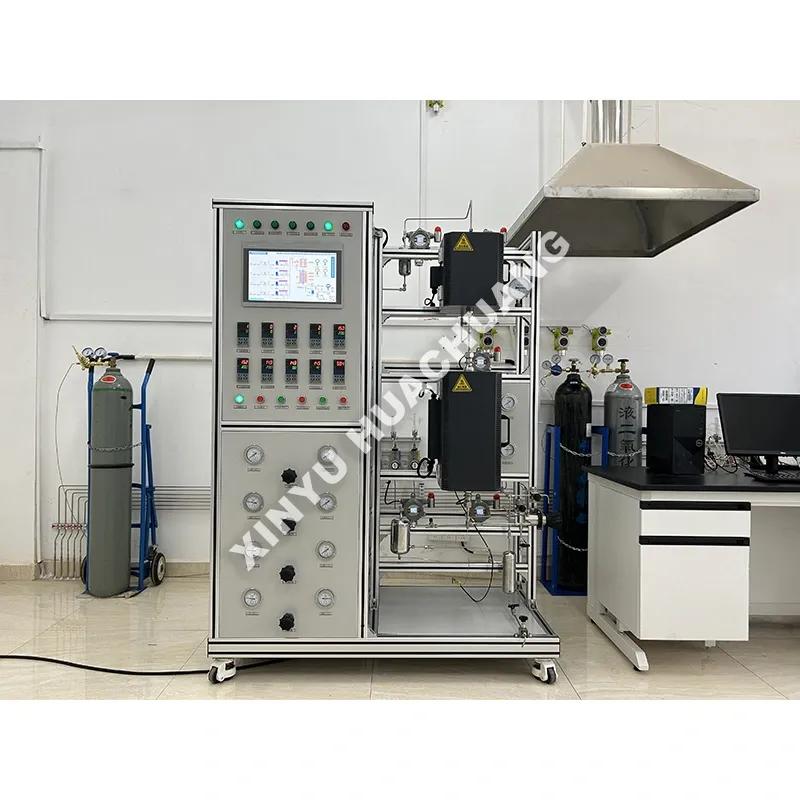

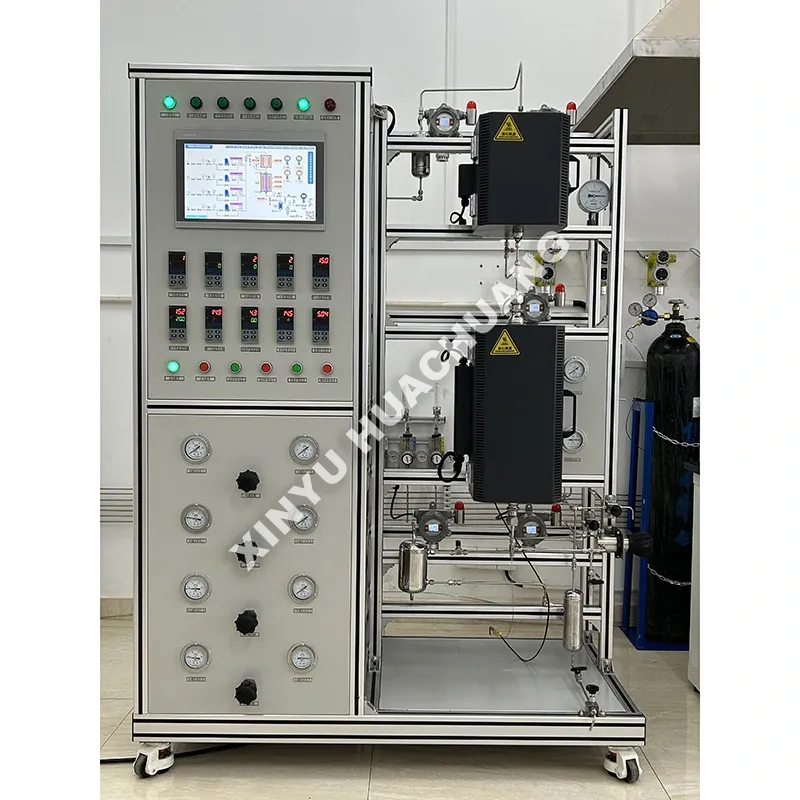

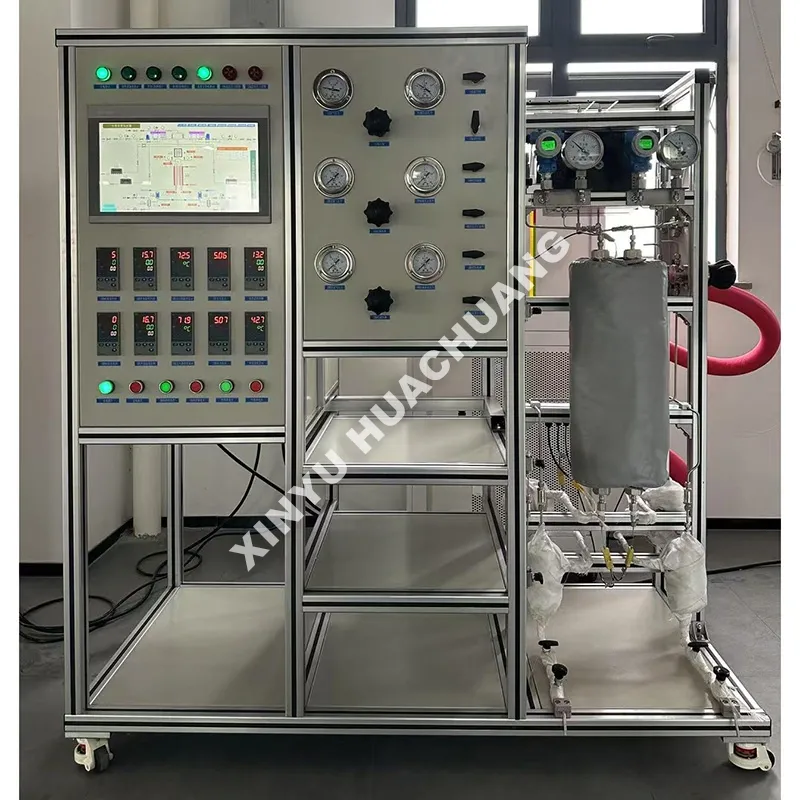

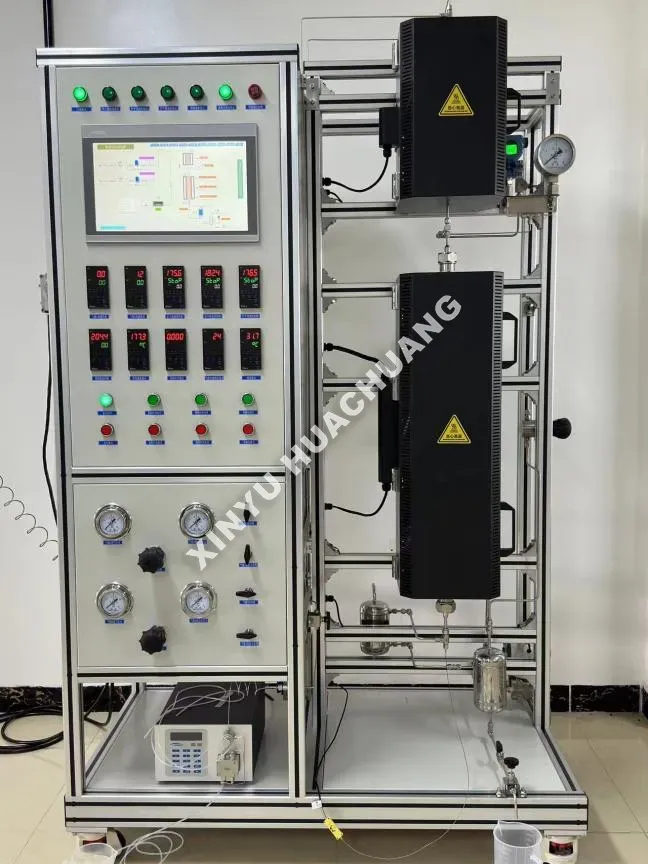

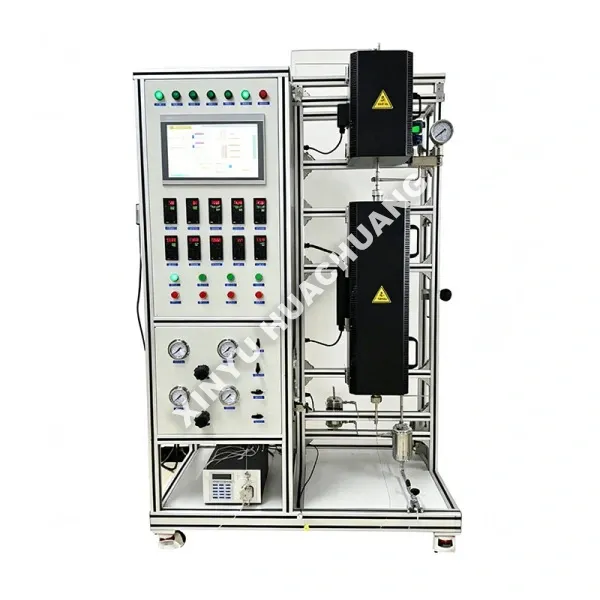

Реакционната единица XINYU HUACHUANG Catalyst Fixed Bed Reaction Unit е силно автоматизирана лабораторна реакторна система, проектирана за прецизно изследване на хетерогенна катализа. Проектиран да симулира промишлени газово-твърдо или течно-твърдо реакционни среди, той точно контролира температурата, налягането и дебита. Оборудван с интелигентна PLC автоматизация и многостепенни блокировки за безопасност, този уред е идеален за скрининг на катализатори, кинетични изследвания и мащабиране на процеси в нефтохимическата, енергийната и екологичната области.

Какво представлява реакторната единица с фиксиран слой катализатор?

Реакционната единица с фиксиран слой на катализатор е специализиран апарат за химически тестове, при който частиците на твърдия катализатор се опаковат в стационарен слой в рамките на тръбен реактор. Реагентите (газ или течност) преминават непрекъснато през този неподвижен слой, където се адсорбират върху активните центрове на катализатора и се подлагат на химическо превръщане в продукти. Течността тече стабилно през уплътнения слой с минимално обратно смесване, осигурявайки изключително стабилна среда за оценка на активността на катализатора, селективността и продължителността на живота при контролирани условия.

Технически спецификации

Ключови характеристики

● Висока конверсия и селективност: Характеристиката на потока на неподвижния слой осигурява дълго време за контакт между реагентите и катализаторите, минимизирайки страничните реакции и максимизирайки добива на целевия продукт.

● Ниско износване на катализатора: Тъй като леглото на катализатора остава напълно неподвижно, на практика няма механично износване или износване на частици, което значително удължава живота на катализатора и намалява оперативните разходи.

● Прецизно многозоново нагряване: Усъвършенстваните многозонови PID температурни контролери осигуряват изотермичен профил в слоя на катализатора, елиминирайки горещи точки и осигурявайки високо възпроизводими кинетични данни.

● Модулен и адаптивен дизайн: Гъвкава конфигурация на подгреватели, кондензатори, сепаратори газ-течност и онлайн анализатори (GC/MS) за посрещане на специфични експериментални изисквания.

● Безопасност от промишлен клас: Оборудван с автоматични предпазни клапани, детектори за течове и бутони за аварийно спиране, за да се осигури безопасна работа по време на хидрогениране под високо налягане или екзотермични реакции.

Предпазни мерки при употреба

● Правилно зареждане на катализатора: Винаги опаковайте катализатора равномерно, за да избегнете канализиране (където газът заобикаля катализатора). Използвайте инертна кварцова вата или керамични топки отгоре и отдолу, за да поддържате леглото и да разпределите газовия поток.

● Предварително нагряване и продухване: Винаги продухвайте системата с инертен газ (напр. N2 или Ar) преди нагряване. Никога не загрявайте реактора без газов поток, за да предотвратите локално прегряване и повреда на катализатора.

● Предотвратяване на кондензация: Ако реакцията произвежда тежки въглеводороди или вода, уверете се, че всички тръбопроводи и клапани надолу по веригата са правилно затоплени (напр. >150 ℃), за да предотвратите кондензация и запушвания.

● Безопасно изключване: След експеримента първо спрете захранването с течност, след това продължете да подавате газ, докато охлаждате реактора до стайна температура, преди да намалите налягането.

Често срещани грешки срещу правилни методи

● Грешка: Нагряване на празния реактор или нагряване без газов поток. Правилен метод: Винаги установявайте стабилен газов поток, преди да включите нагревателя, за да осигурите равномерно пренасяне на топлина и да защитите термодвойката.

● Грешка: Поставяне на катализатора твърде плътно или неравномерно. Правилен метод: Заредете катализатора на малки партиди, като леко почуквате реактора, за да осигурите равномерна плътност. Избягвайте прекомерната сила, за да предотвратите смачкване на пелетите на катализатора.

● Грешка: Игнориране на мониторинга на спада на налягането. Правилен метод: Редовно следете манометъра на входа/изхода. Внезапното увеличаване на спада на налягането показва запушване на леглото или коксуване; намалете скоростта на подаване или регенерирайте незабавно катализатора.

● Грешка: Отваряне на системата под налягане. Правилен метод: Винаги проверявайте дали налягането в системата се е върнало до атмосферните нива и дали температурата е под 50 ℃, преди да разхлабите каквито и да било фитинги.

Доставка и опаковане

● Професионално опаковане: Реакционният блок с фиксиран слой на катализатора е сигурно опакован в дървени каси без фумигация, които са стандартни за износ. Всички чувствителни инструменти (MFC, PLC панели) са опаковани в удароустойчива пяна и влагоустойчиво фолио.

● Фиксиране на компоненти: Вътрешните тръбопроводи и реактори са здраво фиксирани със стоманени скоби, за да се предотврати повреда по време на морски или въздушен транспорт.

● Документация: Изчерпателно ръководство за работа на английски език, електрически схеми, P&ID диаграми и опаковъчен списък са включени във водоустойчива торбичка за документи, прикрепена към щайгата.

● Глобална логистика: Ние поддържаме условия EXW, FOB, CIF и DDP, като предоставяме услуги за доставка от врата до врата до лаборатории и изследователски съоръжения по целия свят.

Следпродажбено обслужване и поддръжка

В XINYU HUACHUANG ние се ангажираме да предоставяме цялостна и надеждна следпродажбена поддръжка, за да гарантираме непрекъсната и ефективна работа на вашето оборудване. Нашият специализиран сервизен екип винаги е готов да ви помогне.

Пълно гаранционно покритие

С гордост предлагаме двугодишна гаранция за нашето оборудване. През този период ние предоставяме безплатни услуги за поддръжка и ремонт за всякакви проблеми, свързани с качеството, с изключение на тези, причинени от неправилна работа, неоторизирани модификации или форсмажорни обстоятелства. За оборудване след двугодишния гаранционен период, ние продължаваме да предлагаме услуги за поддръжка през целия живот, като таксуваме само разходите за резервни части и труд.

Механизъм за бързо реагиране

Предлагаме 7×24 часа професионална инженерна поддръжка по телефона. При получаване на известие за грешка, нашият технически екип ще отговори в рамките на 24 часа и ще предостави жизнеспособно решение. Ако е необходимо обслужване на място, нашите професионални инженери ще пристигнат във вашия обект в рамките на една седмица. При специални обстоятелства, когато оборудването не може да бъде ремонтирано, ние безусловно ще го заменим с ново устройство или ще предоставим заместващо устройство по време на двугодишния гаранционен период, или ще предприемем необходимите мерки за възстановяване на нормалната работа.

ЧЗВ

В1: Какви са основните предимства от използването на реакционна единица с фиксиран слой катализатор за каталитични изследвания?

A: Катализаторът за реакция с фиксиран слой предлага проста структура и много стабилна работа, което го прави идеален за непрекъсната обработка. Тъй като частиците на катализатора остават неподвижни, механичното износване е сведено до минимум, което значително удължава живота на катализатора. В допълнение, потокът на течността се доближава до потока на тапата с минимално обратно смесване, което осигурява отлична селективност на реакцията и много точни кинетични данни за научноизследователска и развойна дейност.

Q2: Как системата предотвратява "горещи точки" или температурни промени по време на силни екзотермични реакции?

О: Контролът на температурата е критичен в системите с фиксирано легло. Нашият каталитичен реакционен модул с фиксиран слой е оборудван с многозонов независим PID контрол на температурата (зони за предварително нагряване, реакция и изолация), за да се осигури равномерен температурен профил. За силно екзотермични реакции ние предлагаме специализирани конструкции на топлообменни реактори (като многотръбни реактори) и усъвършенствани блокировки за безопасност, които автоматично спират захранването или задействат аварийно обезвъздушаване, ако температурите на леглото надхвърлят безопасните граници.

Q3: Може ли този модул да обработва различни фази на реагентите и как се управлява захранващата система?

О: Да, устройството е много гъвкаво. Може да бъде конфигуриран за реакции газ-твърдо вещество, течност-твърдо вещество или газ-течност-твърдо вещество (трикъл легло). Захранващата система използва високопрецизни контролери за масов поток (MFC) за газове и безимпулсни дозиращи помпи за високо налягане за течности, осигуряващи точни стехиометрични съотношения и стабилни скорости на потока, които са от съществено значение за възпроизводими експериментални резултати.

Q4: Какви мерки за безопасност се прилагат при операции, включващи висока температура и високо налягане?

О: Безопасността е наш основен приоритет. Реакционният блок с фиксиран слой Catalyst разполага със здрав, многостепенен дизайн за безопасност, съчетаващ хардуер и софтуер. Той включва автоматични системи за продухване с азот за предотвратяване на експлозивни газови смеси, аларми за свръхтемпература и свръхналягане и протоколи за аварийно изключване. Корпусът на реактора е изработен от висококачествени сплави, устойчиви на висока температура и високо налягане (напр. SS316L, Hastelloy), за да се гарантира безопасна работа при екстремни условия.

В5: Как системата за управление на индустриалния PLC + PC софтуер подобрява процеса на оценка?

О: Интегрираната индустриална PLC + компютърна софтуерна архитектура осигурява напълно автоматизиран контрол на отоплението, потока газ/течност и регистриране на данни, като значително намалява ръчните грешки. Системата осигурява наблюдение в реално време на критични параметри, автоматично записване на исторически данни и генериране на крива на тренда. Това интелигентно събиране на данни позволява на изследователите да проследяват точно активността на катализатора, коефициента на преобразуване и селективността при дългосрочно непрекъснато тестване.
