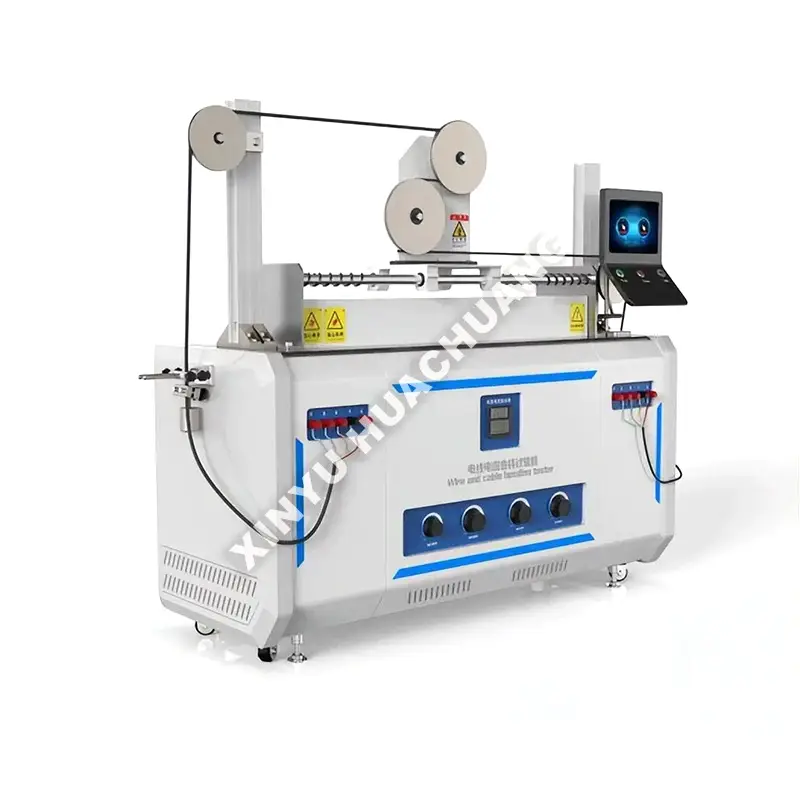

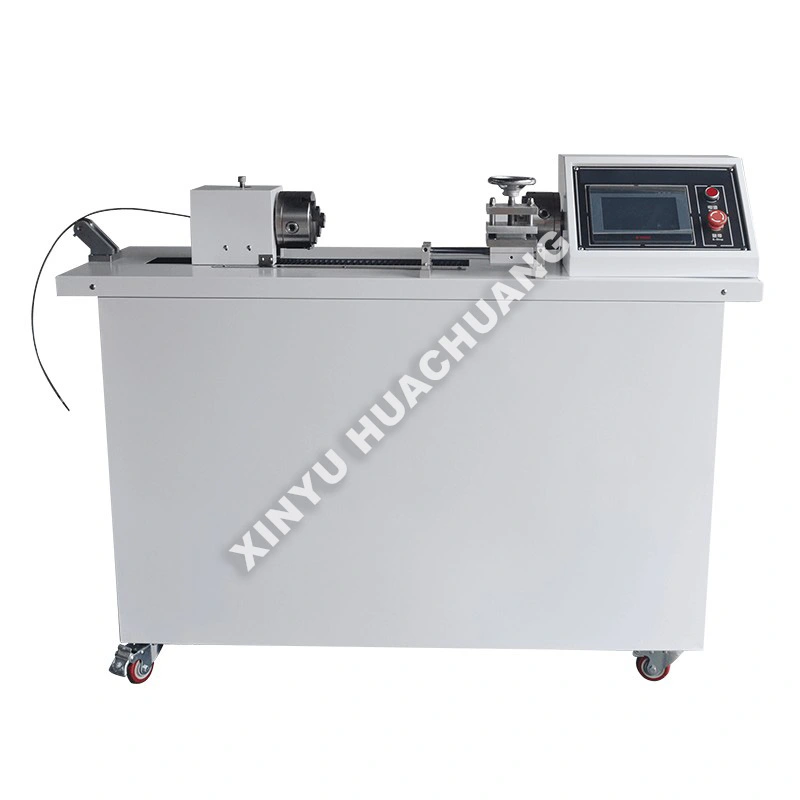

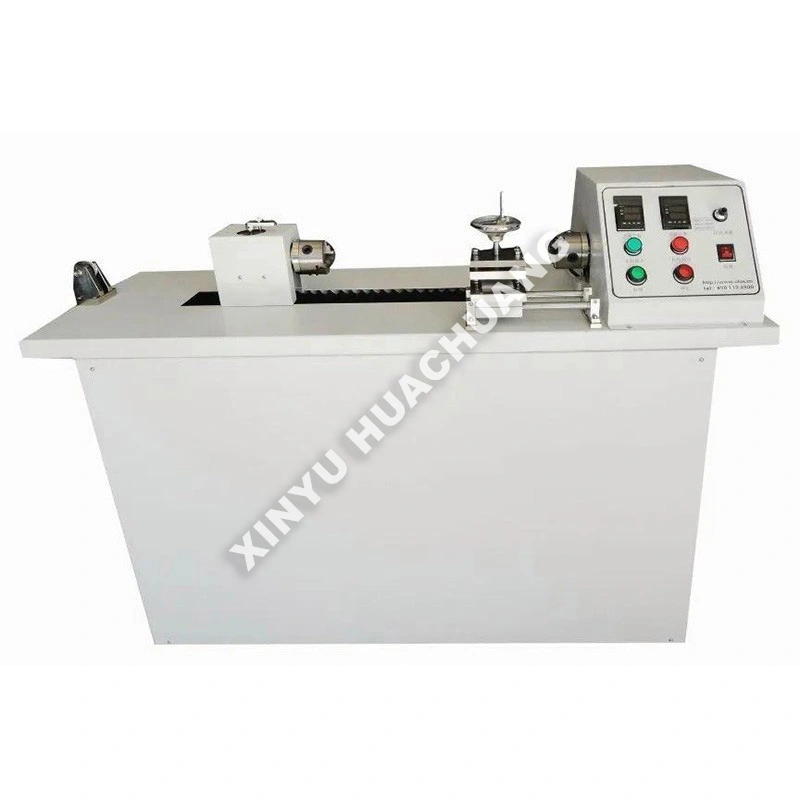

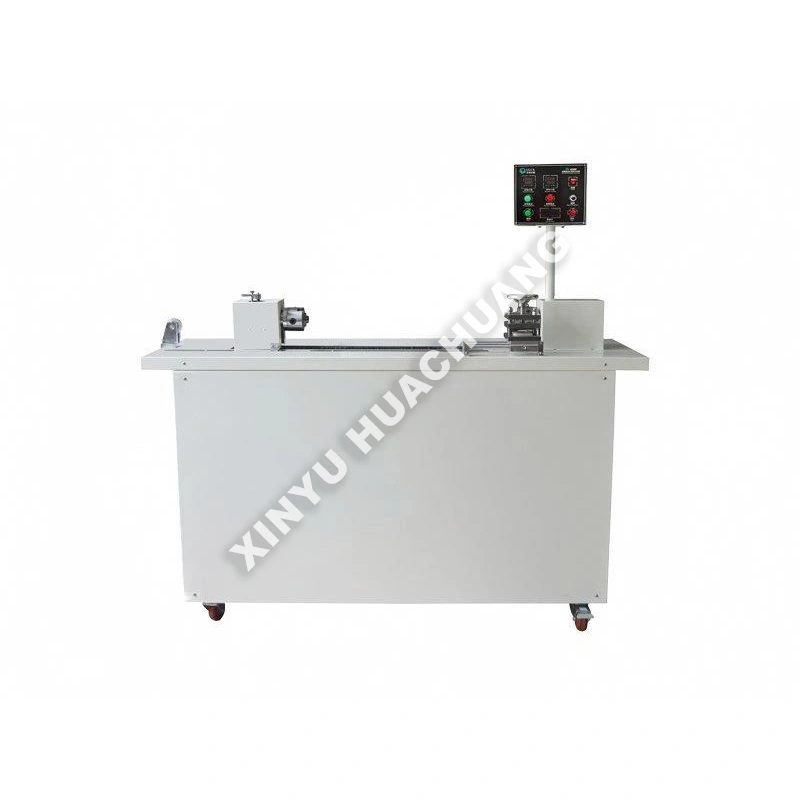

Стенд за изпитване на огъване и навиване на тел при постоянна температура

Тестовият стенд за огъване и навиване на проводници XINYU HUACHUANG при постоянна температура е усъвършенстван апарат за изпитване от промишлен клас, специално проектиран да оценява механичната и електрическа цялост на проводници и кабели при строго контролирана термична среда. Проектиран да симулира специфични работни температури, този тестов стенд прецизно съчетава циклични действия на огъване или навиване с точно, равномерно регулиране на температурата. Оборудван с интелигентна автоматизация на PLC и многостепенни блокировки за безопасност, той осигурява безопасна, дългосрочна работа без надзор, като същевременно предоставя високо възпроизводими данни за умора и изолация за научноизследователска и развойна дейност, контрол на качеството и индустриално сертифициране.

Какво представлява изпитвателен стенд за огъване и навиване на тел при постоянна температура?

Тестовият стенд за огъване и навиване на тел при постоянна температура е специализирана система за изпитване, която интегрира програмируема камера с постоянна температура с механичен механизъм за огъване или навиване. За разлика от стандартните тестери за околна среда, този тестов стенд за огъване и навиване на тел при постоянна температура поддържа прецизна, равномерна термична среда (напр. 50 ℃, 80 ℃ или 100 ℃), докато телта е подложена на повтарящо се механично напрежение. Той е от решаващо значение за идентифициране на механизми за повреда, като омекване на изолацията, термично стареене и умора на проводника, които се появяват специално при повишени работни температури в автомобилни, космически и промишлени приложения.

Какво го отличава?

● Прецизен термичен контрол: Включва усъвършенствана PID система за контрол на температурата с равномерна циркулация на въздуха, като гарантира, че тестовата среда остава строго постоянна през целия процес на огъване или навиване.

● Високопрецизно механично действие: Използва серво задвижващи механизми за осигуряване на точно, безстепенно регулиране на ъглите на огъване, скоростите на навиване и диаметрите на дорника за много повтарящи се резултати.

● Интелигентно събиране на данни: Интегрираният компютърен софтуер автоматично записва криви в реално време (температура-време, съпротивление при прегъване), открива отворени вериги и генерира изчерпателни доклади от тестове.

● Здрава и безопасна конструкция: Изградена с висококачествена топлоизолация, устойчиви на корозия вътрешности и многостепенни блокировки за безопасност (прегряване, претоварване, аварийно спиране) за защита на оборудването и операторите.

● Персонализирано закрепване: Предлага специализирани дорници, скоби и огъващи рамена за сигурно задържане на проводници с различни диаметри и геометрии на кабели без приплъзване или повреда.

Технически спецификации

Пътна карта за избор

● Дефиниране на тестова температура и еднородност: Определете точната постоянна температура, необходима за вашето специфично приложение (напр. 80 ℃ за двигателния отсек на автомобила). Уверете се, че еднородността на камерата (±2 ℃) отговаря на изискванията на вашия стандарт за изпитване.

● Оценете спецификациите на проводника/кабела: Посочете диаметъра на проводника, изолационния материал и общата геометрия на кабела. Това е критично за избора на подходящия диаметър на дорника, дължината на огъващото рамо и силата на затягане.

● Определяне на тестов стандарт и брой цикли: Идентифицирайте конкретния индустриален стандарт (напр. UL, IEC, GB), който трябва да спазвате. Това диктува необходимия ъгъл на огъване, скорост и общ брой цикли (напр. 10 000 до 1 000 000 цикъла).

● Оценете нуждите от събиране на данни: Решете дали имате нужда от просто броене на цикъла или разширено наблюдение в реално време на електрическа непрекъснатост и съпротивление. Изберете съответния софтуерен пакет.

Процес на проверка на качеството

● Проверка на материала: Стриктна проверка на входящата структурна стомана, нагревателни елементи и топлоизолационни материали, за да се гарантира, че отговарят на определени стандарти за производителност и безопасност.

● Прецизна обработка: CNC обработка на основната рамка, огъващите рамена и дорниците, за да се гарантира перфектно подравняване, гладко механично действие и точност на размерите.

● Термично калибриране: Цялостно калибриране на PID температурния регулатор и Pt100 сензори с помощта на сертифицирани референтни термометри за проверка на точността и еднаквостта на температурата в тестовата камера.

● Тестване на механично натоварване: Строг тест на системата за серво задвижване и затягащите приспособления при пълно натоварване, за да се осигури гладка работа без вибрации и сигурно задържане на образеца.

● Функционален тест: Пълен тест на сухо и действително тестване на проби от проводник, за да се провери точното броене на цикъла, надеждно откриване на електрическа непрекъснатост и правилното функциониране на всички предпазни блокировки преди опаковането.

Текуща поддръжка

В XINYU HUACHUANG ние се ангажираме да предоставяме цялостна и надеждна следпродажбена поддръжка, за да гарантираме непрекъсната и ефективна работа на вашето оборудване. Нашият специализиран сервизен екип винаги е готов да ви помогне.

Пълно гаранционно покритие

С гордост предлагаме двугодишна гаранция за нашето оборудване. През този период ние предоставяме безплатни услуги за поддръжка и ремонт за всякакви проблеми, свързани с качеството, с изключение на тези, причинени от неправилна работа, неоторизирани модификации или форсмажорни обстоятелства. За оборудване след двугодишния гаранционен период, ние продължаваме да предлагаме услуги за поддръжка през целия живот, като таксуваме само разходите за резервни части и труд.

Механизъм за бързо реагиране

Предлагаме 7×24 часа професионална инженерна поддръжка по телефона. При получаване на известие за грешка, нашият технически екип ще отговори в рамките на 24 часа и ще предостави жизнеспособно решение. Ако е необходимо обслужване на място, нашите професионални инженери ще пристигнат във вашия обект в рамките на една седмица. При специални обстоятелства, когато оборудването не може да бъде ремонтирано, ние безусловно ще го заменим с ново устройство или ще предоставим заместващо устройство по време на двугодишния гаранционен период, или ще предприемем необходимите мерки за възстановяване на нормалната работа.

Често задавани въпроси (FAQ)

В1: По какво се различава този стенд от тестовия стенд за огъване на тел при висока и ниска температура?

О: Докато стендът за висока и ниска температура се движи между екстремни горещи и студени условия, този стенд за изпитване на огъване и навиване на тел с постоянна температура поддържа прецизна, равномерна топлинна среда при определена зададена точка – като 50°C, 80°C или 100°C – по време на целия тест. Това е от съществено значение за оценка на дългосрочната производителност при постоянни работни температури, а не при преходни термични крайности.

Q2: Какви механизми на повреда са конкретно свързани с постоянни повишени температури?

О: При продължително високи температури изолационните материали претърпяват термично стареене, постепенно омекване и загуба на механична якост. Проводниците изпитват ускорено пълзене и умора при многократно огъване. Тези бавни механизми на разграждане стават очевидни само при продължително излагане на постоянна температура, което прави този стенд критичен за прогнозиране на експлоатационния живот.

Q3: Защо изпитването при постоянна температура е важно за квалификацията на автомобилния кабелен сноп?

О: Автомобилните кабелни снопове в двигателните отделения работят непрекъснато при повишени температури - често от 80°C до 125°C - през целия живот на автомобила. Изпитването на огъване и навиване при постоянна температура потвърждава, че изолацията и проводникът поддържат своята механична цялост при тези продължителни термични условия, осигурявайки дългосрочна надеждност, а не само краткотрайно оцеляване.

В4: Колко прецизен е контролът на температурата по време на механично изпитване?

О: Програмируемата камера с постоянна температура поддържа еднаква температура в рамките на ±1°C в цялата тестова зона. Този строг контрол гарантира, че всеки участък от образеца на проводника изпитва идентични термични условия, елиминирайки температурни градиенти, които биха могли да внесат променливост в резултатите от теста.

Въпрос 5: Може ли стендът да провежда тестове с удължена продължителност, за да симулира дългосрочно термично стареене?

A: Да. Пейката е проектирана за продължителна работа, изпълнявайки хиляди цикли на огъване или навиване в продължение на дни или седмици при постоянна повишена температура. Тази способност позволява на производителите да генерират данни за ускорено стареене и да прогнозират експлоатационния живот на жичните и кабелните продукти при продължителни топлинни натоварвания.
