Устройство за газова нискотемпературна дестилация под налягане

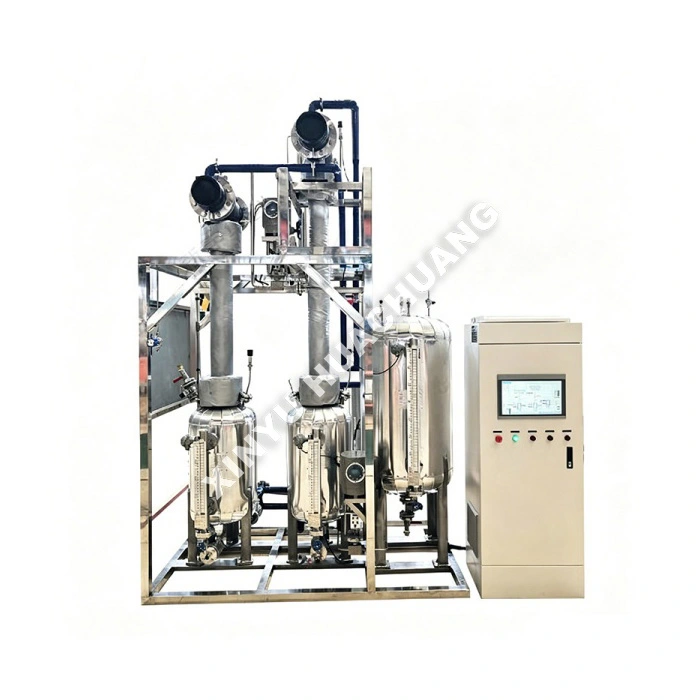

Газовата дестилационна единица под налягане при ниска температура на XINYU HUACHUANG е усъвършенствана система за разделяне "всичко в едно", специално проектирана за високо прецизно пречистване на сложни газови смеси. Проектиран да използва разликите в точките на кипене и относителната летливост на различни компоненти, този газов дестилационен агрегат под налягане при ниска температура работи при условия на ниска температура и високо налягане, за да постигне превъзходен многоетапен масов пренос пара-течност. Цялата система е изградена върху здрава опора от неръждаема стомана, интегрираща дестилационната колона, кондензаторите, ребойлерите, хладилните агрегати, компресорите и интелигентната PLC система за управление. Този компактен, модулен дизайн осигурява лесна инсталация, безпроблемно преместване и надеждна работа за взискателни индустриални и изследователски приложения.

Принцип на работа

Газовата дестилационна единица под налягане при ниска температура работи на фундаменталните принципи на криогенната фракционна дестилация. Многокомпонентната газова смес се компресира и предварително охлажда преди да постъпи в дестилационната колона. Вътре в колоната нискотемпературната среда с високо налягане улеснява непрекъснатия контакт пара-течност през множество теоретични плочи или уплътнителни слоеве. Компонентите с по-високи точки на кипене кондензират в течност и текат надолу, докато по-леките компоненти с по-ниски точки на кипене се изпаряват и се издигат нагоре. Този прецизен многоетапен масов трансфер ефективно разделя целевия газ от примесите. Интегрираният хладилен цикъл осигурява необходимия капацитет за охлаждане, докато ребойлерът доставя топлината, необходима за изпаряване, като всичко това се координира безпроблемно от PLC системата за управление.

Какви са отличителните предимства?

● Модулен дизайн, монтиран на плъзгач: Всички основни компоненти са интегрирани върху основа от неръждаема стомана, което води до много компактен отпечатък, опростена инсталация на място и гъвкавост за цялостно преместване.

● Високопрецизно разделяне: Работи при оптимизирани условия на ниска температура и високо налягане, за да увеличи максимално относителната летливост, като гарантира възстановяване на целевите газове с висока чистота.

● Интелигентна PLC автоматизация: Разполага с напълно автоматизирана система за управление, която прецизно регулира температурата, налягането и скоростите на потока, като значително намалява ръчната намеса и осигурява стабилна дългосрочна работа.

● Здрава конструкция: Произведена от висококачествена неръждаема стомана за устойчивост на корозия и криогенни температури, гарантираща дълготрайност на оборудването и чистота на продукта.

● Готово решение: Интегрира компресори, охлаждане, топлообменници и клапани в едно цяло, елиминирайки необходимостта от сложни тръбопроводи на място и намалявайки времето за изпълнение на проекта.

Технически спецификации

Къде се прилага?

● Специални електронни газове: Пречистване с висока степен на чистота на електронни газове за производство на полупроводници.

● Възстановяване и регенериране на хладилен агент: Ефективно разделяне и рециклиране на смесени хладилни агенти за екологично съответствие.

● Разделяне на леки въглеводороди: Прецизно фракциониране на C2-C4 въглеводороди в нефтохимическата обработка.

● Възстановяване на ресурсите от промишлени отпадъчни газове: Оценяване на потоците от промишлени отработени газове чрез извличане на ценни химически компоненти.

Предпазни мерки при употреба

● Продухване преди стартиране: Винаги извършвайте цялостно продухване с азот, преди да въведете захранващия газ, за ​​да елиминирате кислорода и влагата, предотвратявайки задръствания от лед или опасности за безопасността.

● Термично равновесие: Оставете хладилната система да достигне целевата нискотемпературна базова линия, преди да въведете захранващия газ, за ​​да предотвратите топлинен шок на вътрешните части на колоната.

● Мониторинг на налягането: Непрекъснато наблюдавайте секциите с високо налягане и се уверете, че предпазните предпазни клапани са калибрирани и безпрепятствени.

● Качество на захранващия газ: Уверете се, че захранващият газ е предварително филтриран, за да се премахнат частици и течни капчици, които биха могли да замърсят дестилационната опаковка или тарелките.

Ръководство за поддръжка

● Ежедневно: Проверявайте интерфейса на PLC за необичайни аларми, проверете прозорците за подходящи нива на течности и проверете дали няма видими течове на газ или хладилен агент.

● Седмично/месечно: Проверете нивото на смазочното масло и състоянието на циркулационния компресор. Проверете намотките на кондензатора на хладилния агрегат за натрупване на прах и ги почистете, ако е необходимо.

● На тримесечие: Калибрирайте трансмитерите за критично налягане и температура, за да сте сигурни, че PLC получава точни данни. Проверете предпазните предпазни клапани и извършете тест за ръчно задействане.

● Ежегодно: Планирайте цялостно спиране, за да проверите вътрешното състояние на дестилационната колона, да почистите топлообменните повърхности на ребойлера и кондензатора и да проверите целостта на всички криогенни клапани и уплътнения.

Следпродажбено обслужване и поддръжка

В XINYU HUACHUANG ние се ангажираме да предоставяме цялостна и надеждна следпродажбена поддръжка, за да гарантираме непрекъсната и ефективна работа на вашето оборудване. Нашият специализиран сервизен екип винаги е готов да ви помогне.

Пълно гаранционно покритие

С гордост предлагаме двугодишна гаранция за нашето оборудване. През този период ние предоставяме безплатни услуги за поддръжка и ремонт за всякакви проблеми, свързани с качеството, с изключение на тези, причинени от неправилна работа, неоторизирани модификации или форсмажорни обстоятелства. За оборудване след двугодишния гаранционен период, ние продължаваме да предлагаме услуги за поддръжка през целия живот, като таксуваме само разходите за резервни части и труд.

Механизъм за бързо реагиране

Предлагаме 7×24 часа професионална инженерна поддръжка по телефона. При получаване на известие за грешка, нашият технически екип ще отговори в рамките на 24 часа и ще предостави жизнеспособно решение. Ако е необходимо обслужване на място, нашите професионални инженери ще пристигнат във вашия обект в рамките на една седмица. При специални обстоятелства, когато оборудването не може да бъде ремонтирано, ние безусловно ще го заменим с ново устройство или ще предоставим заместващо устройство по време на двугодишния гаранционен период, или ще предприемем необходимите мерки за възстановяване на нормалната работа.

Често задавани въпроси (FAQ)

Q1: Как съоръжението за газова нискотемпературна дестилация под налягане постига разделяне на газа на основно ниво?

A: Устройството работи на криогенна фракционна дестилация. Многокомпонентната газова смес първо се компресира и предварително охлажда, след което навлиза в дестилационната колона, където среда с ниска температура и високо налягане позволява непрекъснат контакт между пара и течност. Компонентите с по-високи точки на кипене кондензират в течност и текат надолу, докато по-леките компоненти се изпаряват и се издигат нагоре - постигайки прецизно разделяне чрез многоетапен масов трансфер.

Q2: Защо газовата смес е компресирана и предварително охладена, преди да влезе в дестилационната колона?

О: Компресията повишава налягането на газа, което измества равновесието пара-течност и повишава температурата на втечняване на всеки компонент. След това предварителното охлаждане доближава сместа до нейната точка на оросяване, преди да влезе в колоната. Заедно тези стъпки намаляват охлаждащото натоварване вътре в колоната и подобряват общата ефективност на разделяне.

Q3: Каква роля играе интегрираният цикъл на охлаждане в процеса на дестилация?

О: Интегрираният цикъл на охлаждане осигурява необходимия капацитет за охлаждане за поддържане на нискотемпературна среда вътре в колоната. Без това непрекъснато охлаждане, кондензираната течност ще се изпари отново и процесът на пренос на маса ще се прекъсне. Хладилният цикъл работи в тандем с ребойлера, за да поддържа точния термичен градиент, необходим за ефективно разделяне.

В4: Как ребойлерът допринася за процеса на разделяне?

О: Ребойлерът доставя топлината, необходима за изпаряване в долната част на дестилационната колона. Чрез частично повторно изпаряване на течността, течаща надолу, тя генерира издигащия се поток от пари, който задвижва противотоковия пренос на маса през теоретичните плочи или опаковъчните слоеве. Този непрекъснат обмен на пара-течност е това, което постепенно обогатява всеки компонент в съответната му зона.
