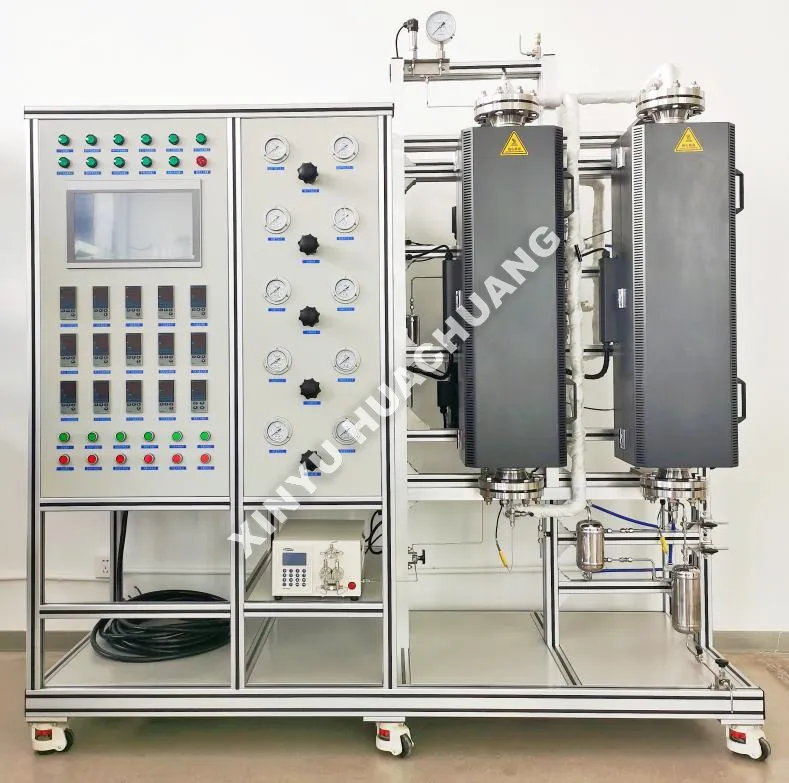

Експериментална единица за преобразуване на метан

Експерименталната единица за преобразуване на метан XINYU HUACHUANG е силно автоматизирана лабораторна реакторна система, проектирана за прецизно генериране на синтетичен газ и кинетични изследвания. Проектиран да симулира процеси на индустриално парно реформиране на метан (SMR) и сухо реформиране (DRM), той прецизно контролира температурата, налягането и съотношенията газ-въглерод. Оборудван с интелигентна PLC автоматизация и многостепенни блокировки за безопасност, този уред е идеален за скрининг на катализатори, оптимизиране на процесите и изследвания за производство на водород в енергетиката и нефтохимическите области.

Принцип на работа

Експерименталната единица за преобразуване на метан работи чрез напълно автоматизирана последователност: ендотермичните реакции на реформиране се симулират при повишени температури, като метанът се измерва прецизно от контролери на масовия поток и впоследствие се смесва или с пара (чрез нагрят барботер), или с въглероден диоксид. След предварително загряване газообразното захранване влиза в реактора с неподвижен слой, зареден с катализатор на основата на никел или благороден метал, където реформирането превръща метана във водород и въглероден оксид. По време на целия процес уредът поддържа необходимия високотемпературен профил чрез усъвършенствана система за контрол на температурата, докато неговият онлайн модул за газов анализ непрекъснато проследява състава на продукта, позволявайки изчисляване в реално време на превръщането на метан и полученото съотношение H₂/CO.

Ключови предимства

● Високотемпературна прецизност: Усъвършенстваното многозоново PID нагряване осигурява равномерно разпределение на температурата до 900 ℃, критично за ендотермичните реакции на реформиране.

● Гъвкава симулация на процеси: Поддържа парно реформиране на метан (SMR), сухо реформиране (DRM) и автотермично реформиране (ATR) чрез просто регулиране на състава на захранващия газ.

● Прецизен контрол на парата: Интегрираната система за барботиране и изпарител с нагряване осигурява прецизни и стабилни съотношения вода към въглерод (S/C) без кондензация в захранващите линии.

● Интелигентна автоматизация: Интегрираният контрол на PLC-PC позволява автоматизирано регистриране на данни, генериране на исторически криви и дългосрочна работа без надзор.

● Здрав и безопасен дизайн: Реакторите са изработени от високотемпературни, устойчиви на корозия сплави (напр. SS316L, Inconel), включващи многостепенни блокировки за безопасност за защита от прекомерна температура, свръхналягане и пламък.

Технически спецификации

Области на приложение

● Производство на водород: Изследователска и развойна дейност за парно преобразуване на метан (SMR) за горивни клетки и водород в рафинериите.

● Улавяне и използване на въглерод: Сухо преобразуване на метан (DRM) за преобразуване на CH4 и CO2 в ценен синтетичен газ.

● Скрининг на катализатор: Тестване на катализатори на основата на Ni, благородни метали (Ru, Rh, Pt) и перовскитни катализатори за реакции на реформинг.

● Оптимизиране на процеса: Проучване на ефектите от температурата, налягането и съотношенията S/C върху конверсията на метан и устойчивостта на коксуване.

● Академични изследвания: Фундаментални кинетични изследвания и механизми за дезактивиране на катализатора.

Предпазни мерки при употреба

● Отопление на линията за пара: Винаги се уверявайте, че системата за генериране на пара и всички тръбопроводи надолу по веригата са правилно нагрети и изолирани, за да се предотврати кондензация на вода, която може да повреди катализатора.

● Инертно продухване: Винаги продухвайте реактора с инертен газ (N2 или Ar) преди нагряване и преди въвеждане на пара или реактивни газове, за да предотвратите окисление или експлозивни смеси.

● Последователност на охлаждане: След експеримента първо спрете захранването с течност, след това продължете да подавате инертен газ, докато охлаждате реактора до стайна температура, преди да изключите.

● Газова безопасност: Метанът и водородът са силно запалими. Уверете се, че всички връзки са тествани за течове и системата работи в добре проветриво помещение с детектори за газ.

Ръководство за поддръжка

● Ежедневно: Проверете налягането на газовата бутилка, проверете показанията на MFC и проверете нивото на водата в барботера. Уверете се, че отработените газове са правилно вентилирани или обработени.

● Седмично/месечно: Почистете или сменете газовите филтри и влагоуловителите. Проверете уплътненията, клапаните и тръбите на реактора за признаци на корозия или течове.

● На тримесечие: Калибрирайте контролерите за масов дебит и температурните сензори, за да поддържате точността на тестването. Проверете електрическите връзки в PLC шкафа за плътност.

● Боравене с катализатор: Внимателно зареждайте и разтоварвайте катализаторите, за да избегнете смачкване. Следете редовно спада на налягането; внезапното увеличение показва коксуване или запушване на леглото, което изисква регенериране или подмяна.

Следпродажбено обслужване и поддръжка

В XINYU HUACHUANG ние се ангажираме да предоставяме цялостна и надеждна следпродажбена поддръжка, за да гарантираме непрекъсната и ефективна работа на вашето оборудване. Нашият специализиран сервизен екип винаги е готов да ви помогне.

Пълно гаранционно покритие

С гордост предлагаме двугодишна гаранция за нашето оборудване. През този период ние предоставяме безплатни услуги за поддръжка и ремонт за всякакви проблеми, свързани с качеството, с изключение на тези, причинени от неправилна работа, неоторизирани модификации или форсмажорни обстоятелства. За оборудване след двугодишния гаранционен период, ние продължаваме да предлагаме услуги за поддръжка през целия живот, като таксуваме само разходите за резервни части и труд.

Механизъм за бързо реагиране

Предлагаме 7×24 часа професионална инженерна поддръжка по телефона. При получаване на известие за грешка, нашият технически екип ще отговори в рамките на 24 часа и ще предостави жизнеспособно решение. Ако е необходимо обслужване на място, нашите професионални инженери ще пристигнат във вашия обект в рамките на една седмица. При специални обстоятелства, когато оборудването не може да бъде ремонтирано, ние безусловно ще го заменим с ново устройство или ще предоставим заместващо устройство по време на двугодишния гаранционен период, или ще предприемем необходимите мерки за възстановяване на нормалната работа.

Често задавани въпроси (FAQ)

Q1: Как тази експериментална единица за преобразуване на метан предотвратява коксуването и дезактивирането на катализатора по време на дългосрочни тестове?

О: Коксуването е критично предизвикателство при преобразуването на метан. Нашият уред разполага с прецизно регулируема система за контрол на съотношението пара към въглерод (S/C), осигуряваща оптимална стехиометрия за потискане на отлагането на въглерод. Освен това предлагаме допълнителен модул за предварително реформиране, който преобразува по-високи въглеводороди преди главния тръбен реактор, като работи при по-ниски температури, за да гарантира стабилни и меки условия, като по този начин значително удължава живота на катализатора по време на експериментални серии.

Въпрос 2: Може ли това устройство да бъде адаптирано както за парно реформиране на метан (SMR), така и за сухо реформиране на метан (DRM)?

О: Да, устройството е много гъвкаво. Той е оборудван с независими високопрецизни контролери за масов поток (MFCs) както за H₂O (чрез изпарител), така и за захранване с CO₂. Това позволява на изследователите безпроблемно да превключват между SMR и DRM процеси или дори да тестват двойно реформиране, за да оценят производителността на катализатора и качеството на синтезния газ (съотношение H₂/CO) при различни среди с въглероден диоксид и пара.

Q3: Как системата поддържа прецизни температурни профили предвид силно ендотермичния характер на реакцията на реформинг?

О: Реакцията на риформинг изисква значителна вложена енергия (700–1000°C). Нашата експериментална единица за преобразуване на метан използва многозонова програмируема електрическа нагревателна пещ с усъвършенствано PID адаптивно управление. Множество термодвойки са стратегически разположени по дължината на тръбата на реактора, за да наблюдават температурния профил в реално време. Индустриалният PLC динамично регулира мощността на нагряване, за да компенсира ендотермичния радиатор, осигурявайки високоточни кинетични данни.

Q4: Как високотемпературният продукт газ се охлажда и анализира безопасно, без да се губят критични данни?

A: Устройството интегрира специализирана, многостепенна система за кондициониране на газ. Високотемпературният отпадъчен поток първо преминава през охладител за бързо охлаждане, за да спре незабавно всякакви вторични реакции. След това преминава през високоефективен кондензатор и сепаратор газ-течност, за да отстрани нереагиралата пара и вода. След това изсушеният синтетичен газ се насочва към онлайн газов хроматограф (GC) за прецизен анализ в реално време на превръщането на CH₄, добивите на CO, CO₂ и H₂.

Q5: Какви механизми за безопасност съществуват за справяне с високотемпературен водород и въглероден оксид по време на експериментални неуспехи?

О: Безопасността е от първостепенно значение при работа със синтетичен газ. Експерименталната единица за преобразуване на метан разполага с цялостна матрица за безопасност. Ако трансмитерът за потока на метан се повреди или се открие температурен бягство, PLC незабавно задейства аварийно изключване (ESD). Той автоматично прекъсва подаването на въглеводороди, отваря клапаните за продухване на азот, за да инертира реактора, и активира изпускателната вентилация, за да предотврати натрупването на експлозивен газ, защитавайки както оператора, така и оборудването.
