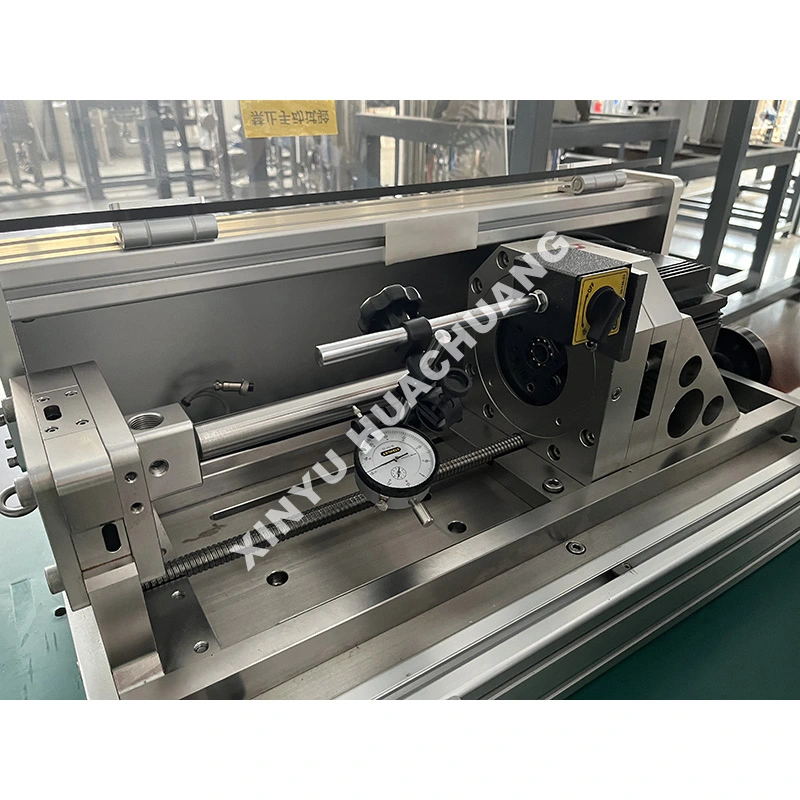

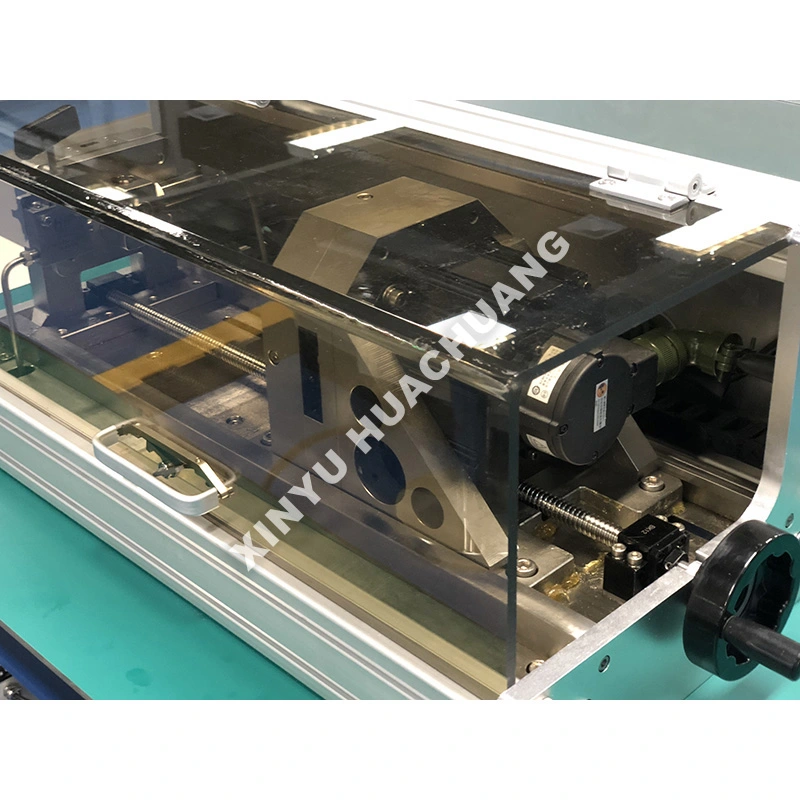

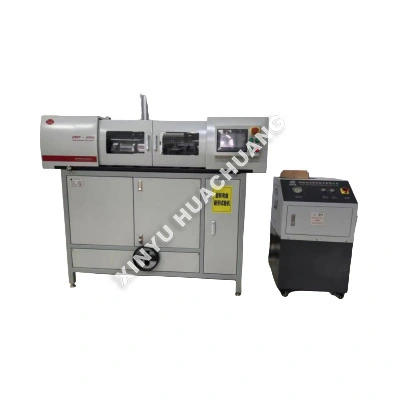

Машина за изпитване на умора при огъване на тръбни фитинги

Машината за изпитване на умора при огъване на тръбни фитинги XINYU HUACHUANG е високоспециализирана апаратура за изпитване от промишлен клас, специално проектирана за оценка на структурната цялост и живота на умора на тръбопроводните компоненти при повтарящи се натоварвания на огъване. Проектирана да симулира динамични напрежения в реалния свят, тази машина за изпитване на умора при огъване на тръбопроводни компоненти прецизно прилага циклични моменти на огъване, за да оцени възникването и разпространението на пукнатини. Оборудван с интелигентна PLC/PC автоматизация и многостепенни блокировки за безопасност, той осигурява безопасна, без надзор дългосрочна работа, като същевременно предоставя високо възпроизводими данни за S-N кривата за научноизследователска и развойна дейност, контрол на качеството и индустриално сертифициране.

Принцип на работа

Машината за изпитване на умора при огъване на тръбни фитинги работи чрез сигурно затягане на образец на тръба или фитинг и прилагане на контролиран, повтарящ се момент на огъване с помощта на високопрецизни серво-хидравлични или серво-електрически задвижващи механизми. Машината може да бъде конфигурирана за огъване в една равнина, ротационно огъване или комплексно многоаксиално натоварване, за да симулира действителни експлоатационни напрежения в тръбопровода. По време на теста системата непрекъснато следи и записва параметри като ъгъл на огъване, приложен момент, брой цикли и напрежение. Тестът автоматично прекратява, когато образецът се счупи или достигне предварително определен праг на изтичане, предоставяйки точни данни за живота на умора.

Къде блести?

● Високопрецизно циклично натоварване: Включва първокласни серво задвижващи механизми и динамометрични клетки, за да осигури точно и стабилно прилагане на сложни форми на вълната на огъване (синус, триъгълник, блок) с минимален шум.

● Възможност за тестване на много оси: Поддържа тестове за умора при огъване в една равнина, в двойна равнина и ротационно огъване за точно симулиране на инсталация на тръбопровод в реалния свят и експлоатационни напрежения.

● Интелигентно събиране на данни: Интегрираният компютърен софтуер автоматично записва криви в реално време (момент-ъгъл, цикъл-неуспех), изчислява издръжливостта на умора и генерира изчерпателни доклади от тестове.

● Здрава и безопасна конструкция: Изграден с тежка лята рамка и многостепенни блокировки за безопасност (защита от претоварване, аварийно спиране, ограничаване на счупване, откриване на течове), за да се гарантира безопасността на оператора и дълготрайността на оборудването.

● Персонализирано закрепване: Предлага широка гама от специализирани затягащи приспособления и крайни съединители за сигурно задържане на тръби с различни диаметри, дебелини на стените и геометрии на фитинги.

Технически спецификации

Къде е приложимо?

● Нефтена и газова промишленост: Оценка на умората на сондажни тръби, корпуси, тръбопроводи и тръбопроводни фитинги при екстремно циклично огъване.

● Нефтохимия и производство на енергия: Тестване на топлообменни тръби, тръби за котли и паропроводи с високо налягане.

● Автомобилна и космическа индустрия: Оценка на издръжливостта на изпускателните системи, горивопроводите и хидравличните тръби при вибрации и огъване.

● Строителство и инфраструктура: Оценка на живота на конструкционни стоманени тръби, скелета и мостови компоненти.

● Медицински изделия: Тестване на гъвкавостта и устойчивостта на умора на катетри, водачи и стентове.

Предпазни мерки при употреба

● Правилно подравняване на образеца: Винаги се уверявайте, че образецът е идеално подравнен в приспособленията, за да предотвратите неволни аксиални натоварвания или ексцентрично огъване, които могат да изкривят резултатите от умората.

● Проверка на силата на затягане: Проверете дали силата на затягане е достатъчна, за да предотврати приплъзване на образеца по време на тестване с висок цикъл, но не толкова висока, че да причини преждевременно смачкване в точките на захващане.

● Настройка за откриване на течове: За кухи тръбопроводни компоненти винаги свързвайте вътрешната система за наблюдение на налягането и сензорите за откриване на течове, преди да започнете теста.

● Постепенно увеличаване на натоварването: Използвайте програмируемата функция за увеличаване на натоварването на софтуера, за да увеличите постепенно амплитудата на огъване до целевото ниво, предотвратявайки ударно натоварване.

Ръководство за поддръжка

● Ежедневно: Проверявайте всички затягащи приспособления и дръжки за износване, пукнатини или деформация. Проверете нивата на хидравличното масло (ако е приложимо) и се уверете, че всички предпазни блокировки функционират правилно.

● Седмично/месечно: Смазвайте всички подвижни съединения, водещи релси и връзки на задвижването според спецификациите на производителя. Почистете тестовата зона и проверете електрическите връзки за разхлабени връзки.

● На тримесечие: Извършвайте цялостно системно калибриране на динамометрични клетки, ъглови енкодери и преобразуватели на налягане, като използвате сертифицирани референтни стандарти. Проверете хидравличните маркучи и фитинги за признаци на износване или теч.

● След тест: Винаги следвайте правилна последователност на изключване след счупване на образец. Внимателно отстранете счупения образец, почистете приспособленията и проверете задвижващия механизъм за повреди, причинени от внезапното освобождаване на товара.

Следпродажбено обслужване и поддръжка

В XINYU HUACHUANG ние се ангажираме да предоставяме цялостна и надеждна следпродажбена поддръжка, за да гарантираме непрекъсната и ефективна работа на вашето оборудване. Нашият специализиран сервизен екип винаги е готов да ви помогне.

Пълно гаранционно покритие

С гордост предлагаме двугодишна гаранция за нашето оборудване. През този период ние предоставяме безплатни услуги за поддръжка и ремонт за всякакви проблеми, свързани с качеството, с изключение на тези, причинени от неправилна работа, неоторизирани модификации или форсмажорни обстоятелства. За оборудване след двугодишния гаранционен период, ние продължаваме да предлагаме услуги за поддръжка през целия живот, като таксуваме само разходите за резервни части и труд.

Механизъм за бързо реагиране

Предлагаме 7×24 часа професионална инженерна поддръжка по телефона. При получаване на известие за грешка, нашият технически екип ще отговори в рамките на 24 часа и ще предостави жизнеспособно решение. Ако е необходимо обслужване на място, нашите професионални инженери ще пристигнат във вашия обект в рамките на една седмица. При специални обстоятелства, когато оборудването не може да бъде ремонтирано, ние безусловно ще го заменим с ново устройство или ще предоставим заместващо устройство по време на двугодишния гаранционен период, или ще предприемем необходимите мерки за възстановяване на нормалната работа.

Често задавани въпроси (FAQ)

Q1: Как машината симулира реални експлоатационни натоварвания на тръбопровода?

О: Машината здраво захваща образец на тръба или фитинг и прилага контролирани, повтарящи се моменти на огъване с помощта на високопрецизни серво-хидравлични или серво-електрически задвижващи механизми. Той може да бъде конфигуриран за огъване в една равнина, ротационно огъване или сложно многоосово натоварване, за да възпроизведе действителните условия на напрежение, които тръбопроводите изпитват по време на експлоатация - включително слягане на земята, топлинно разширение и умора, предизвикана от вибрации.

Q2: Какви параметри следи системата по време на теста за умора?

A: Системата непрекъснато записва ъгъл на огъване, приложен момент, брой цикли и данни за деформация в реално време. Този изчерпателен набор от данни позволява на инженерите да начертаят S-N криви (напрежение спрямо брой цикли) и да определят точния живот на умора на тръбопроводния компонент при определени условия на натоварване.

Q3: Как машината определя кога един образец е неуспешен?

О: Тестът автоматично прекратява, когато образецът се счупи или достигне предварително определен праг на изтичане. За тестове на тръби под налягане системата следи вътрешното налягане и открива всеки спад на налягането, показващ пукнатина през стената, като гарантира, че измерването на живота на умора отразява действителната повреда, а не произволните граници на цикъла.

Q4: Може ли машината да тества както прави тръбни секции, така и фитинги като колена и тройници?

A: Да. Системата за затягане и конфигурацията на задвижващия механизъм са регулируеми, за да поемат прави тръбни секции, колена, тройници, фланци и други тръбопроводни фитинги. Всеки тип образец може да бъде тестван при най-критичния си режим на огъване, за да се идентифицира най-слабото място в тръбопроводната система.

Q5: Защо изпитването на умора при огъване е от съществено значение за квалификацията на тръбопровода?

О: Тръбопроводите за нефт и газ, химическата обработка и производството на електроенергия са обект на циклични натоварвания на огъване от движение на земята, термични цикли и вибрации на оборудването. Тестването за умора при огъване предоставя данните от цикъла до повреда, необходими за задаване на интервали на проверка, валидиране на границите на дизайна и осигуряване на съответствие със стандартите за цялост на тръбопровода като API 570 и ASME B31.3.
