Инструмент за измерване на радиалната хлабина на лагера

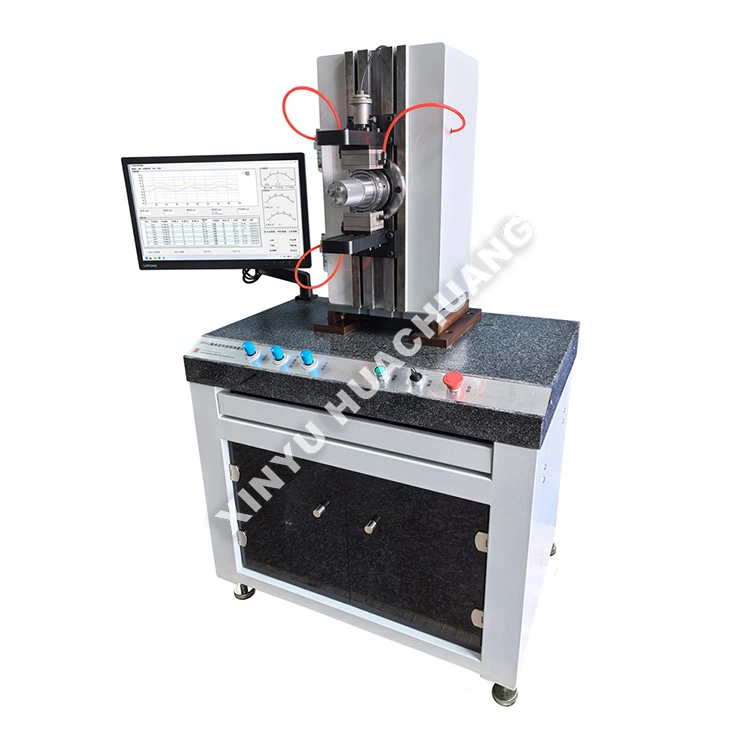

Инструментът за измерване на радиалната хлабина на лагера XINYU HUACHUANG е високоточен, полуавтоматизиран апарат за изпитване, специално проектиран да оценява вътрешната радиална хлабина на търкалящите лагери. Проектиран да отговаря на строгите международни стандарти, този инструмент за измерване на радиалния хлабина на лагера прецизно прилага стандартизирани измервателни натоварвания за улавяне на микроразмествания. Оборудван с интелигентна автоматизация на PLC и сензори с висока чувствителност, той осигурява безопасна и надеждна работа, като същевременно предоставя високо възпроизводими данни за R&D, контрол на качеството и сертифициране на производството.

Принцип на работа

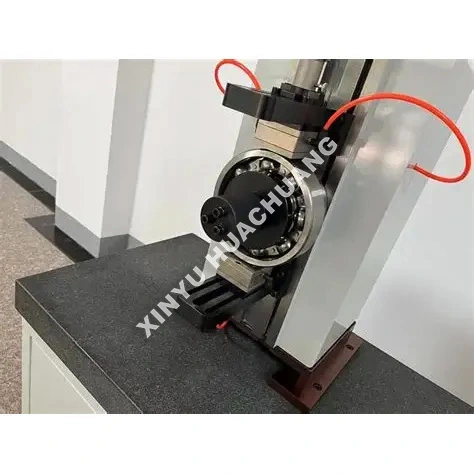

Уредът за измерване на радиалната хлабина на лагерите работи на динамичен принцип на измерване без натоварване. Вътрешният пръстен на лагера е фиксиран и се върти от синхронен двигател, докато към външния пръстен се прилага прецизно натоварване при измерване. Високочувствителни сензори за преместване улавят радиалното движение на търкалящите се тела, докато преминават през зоната на натоварване. Системата използва диференциални алгоритми за автоматично елиминиране на геометрични грешки и изчислява истинската радиална хлабина, без да изисква компенсация на деформация.

Какви са отличителните предимства?

● Високопрецизно измерване: Включва първокласни индуктивни сензори със статична повторяемост <1,5 μm и динамична повторяемост <2,5 μm.

● Автоматизирано зареждане: Пневматичното или моторизирано зареждане осигурява постоянни, стандартизирани измервателни сили, елиминирайки грешки при ръчна работа.

● Интелигентна обработка на данни: Автоматично изчислява средното разстояние, идентифицира задръстванията при въртене и генерира SPC/CPK статистически отчети.

● Здрава и безопасна конструкция: Изграден с твърда механична рамка и функция за автоматично калибриране спрямо стандартни референтни части за поддържане на дългосрочна точност.

● Разнообразна съвместимост: Модулното закрепване позволява бърза смяна за тестване на различни типове лагери, от сачмени лагери с дълбок канал до конусни ролкови лагери.

Технически спецификации

Къде е приложимо?

● Производство на лагери: 100% вградена или офлайн проверка на качеството за сачмени, цилиндрични ролкови и конусни ролкови лагери с дълбоки канали.

● Автомобилна и космическа индустрия: Входящ контрол на качеството (IQC) и проверка на сглобяването на главини на колела, скоростни кутии и турбинни двигатели.

● Прецизни машини: Съвпадение на хлабина и избор на сдвояване за високопрецизни шпиндели на металорежещи машини и роботика.

● Поддръжка и MRO: Оценка на състоянието и оценка на хлабините на лагерите по време на основен ремонт на оборудването.

Предпазни мерки при употреба

● Подготовка на пробата: Винаги почиствайте старателно лагера, за да отстраните средствата за предотвратяване на ръждата или греста, които биха могли да повлияят на микроизмерването.

● Термично равновесие: Оставете инструмента и лагера да се аклиматизират към стайната температура (20±5℃) преди тестване.

● Правилно подравняване: Уверете се, че лагерът е поставен идеално плоско върху приспособлението, за да предотвратите грешни показания, причинени от накланяне на външния пръстен.

● Калибриране: Изпълнете рутинната процедура за автоматично калибриране, като използвате стандартни референтни лагери в началото на всяка смяна.

Ръководство за поддръжка

● Ежедневно: Избършете приспособленията за измерване и писалката на сензора с чиста кърпа без влакна. Проверете налягането на пневматичния въздух (ако е приложимо) и източете влагата от филтъра.

● Седмично/месечно: Проверете въртящия се шпиндел и товарните лостове за безпроблемна работа. Нанесете капка леко машинно масло върху механичните точки на въртене, както е препоръчано.

● На тримесечие: Извършете пълно калибриране на системата, като използвате сертифицирани стандартни клирънс блокове, за да проверите линейността и точността на усилване.

● Контрол на околната среда: Дръжте инструмента далеч от тежки вибриращи машини, силни магнитни полета и пряка слънчева светлина, за да поддържате стабилност на измерването.

Подробности за защита след покупка

В XINYU HUACHUANG ние се ангажираме да предоставяме цялостна и надеждна следпродажбена поддръжка, за да гарантираме непрекъсната и ефективна работа на вашето оборудване. Нашият специализиран сервизен екип винаги е готов да ви помогне.

Пълно гаранционно покритие

С гордост предлагаме двугодишна гаранция за нашето оборудване. През този период ние предоставяме безплатни услуги за поддръжка и ремонт за всякакви проблеми, свързани с качеството, с изключение на тези, причинени от неправилна работа, неоторизирани модификации или форсмажорни обстоятелства. За оборудване след двугодишния гаранционен период, ние продължаваме да предлагаме услуги за поддръжка през целия живот, като таксуваме само разходите за резервни части и труд.

Механизъм за бързо реагиране

Предлагаме 7×24 часа професионална инженерна поддръжка по телефона. При получаване на известие за грешка, нашият технически екип ще отговори в рамките на 24 часа и ще предостави жизнеспособно решение. Ако е необходимо обслужване на място, нашите професионални инженери ще пристигнат във вашия обект в рамките на една седмица. При специални обстоятелства, когато оборудването не може да бъде ремонтирано, ние безусловно ще го заменим с ново устройство или ще предоставим заместващо устройство по време на двугодишния гаранционен период, или ще предприемем необходимите мерки за възстановяване на нормалната работа.

Често задавани въпроси (FAQ)

Q1: Какво е радиална хлабина и защо има значение за работата на лагера?

A: Радиалната хлабина е общото разстояние, на което вътрешният пръстен на лагера може да се движи радиално спрямо външния пръстен, когато не се прилага външно натоварване. Правилната радиална хлабина е от решаващо значение, тъй като твърде малката хлабина причинява прекомерно триене, прегряване и преждевременна повреда, докато твърде голямата хлабина води до вибрации, шум и намалена товароносимост.

Q2: Как работи принципът на динамично измерване без натоварване?

A: Инструментът фиксира вътрешния пръстен на лагера и го върти чрез синхронен двигател, като същевременно прилага прецизно измервателно натоварване към външния пръстен. Високочувствителни сензори за преместване улавят радиалното движение на търкалящите се тела, докато преминават през зоната на натоварване. След това диференциалните алгоритми автоматично елиминират геометрични грешки като отклонение от закръглеността, осигурявайки истинската стойност на радиалния хлабина.

В3: Защо инструментът използва диференциални алгоритми вместо директно измерване?

О: Лагерите имат присъщи геометрични несъвършенства - лека овалност, вълнообразност на повърхността и вариации в размерите на търкалящите елементи - които могат да изкривят обикновените точкови измервания. Диференциалният алгоритъм улавя множество точки от данни около пълното завъртане и математически разделя тези геометрични грешки от действителната хлабина, като гарантира точност на измерването, без да се изисква компенсация за деформация.

В4: Какви типове и размери на лагери може да измерва този инструмент?

A: Инструментът побира сачмени лагери с дълбок канал, лагери с ъглов контакт, цилиндрични ролкови лагери и конусовидни ролкови лагери в широк диапазон от размери. Адаптери и приспособления могат да бъдат конфигурирани така, че да отговарят на специфични диаметри на отвора на лагера и външни диаметри, което го прави подходящ както за проверки на качеството на производствената линия, така и за лабораторни инспекции.

Q5: Как този инструмент поддържа контрола на качеството на лагерите в производството?

О: Като осигурява бързи, точни и повтарящи се измервания на радиалния хлабина, инструментът позволява 100% проверка на производствени партиди или статистическо вземане на проби съгласно стандартите ISO 5753 и ABMA. Това гарантира, че всеки доставен лагер отговаря на определената група за хлабина, намалявайки гаранционните искове и повреди на място, причинени от неправилна хлабина.
