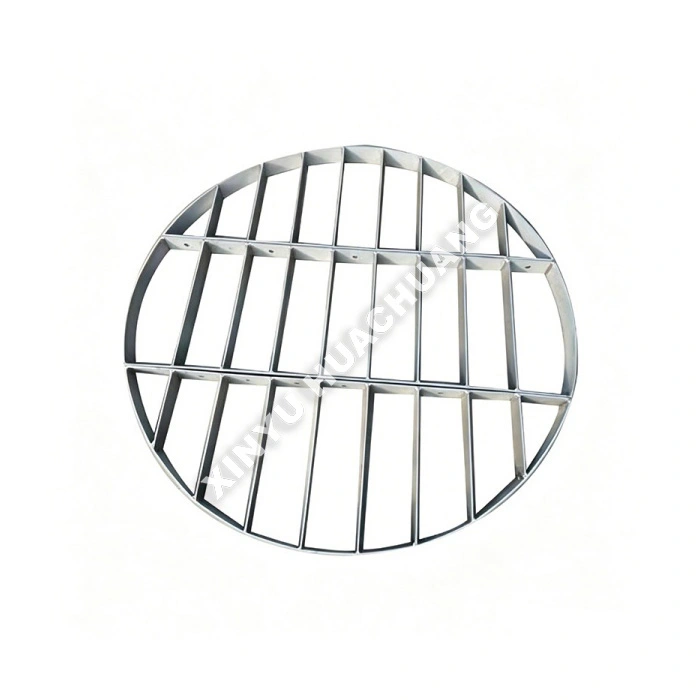

Поддържаща решетка за опаковане на дестилационна кула

Поддържащата решетка за опаковане на дестилационна кула XINYU HUACHUANG е критичен структурен компонент, специално проектиран за лабораторни и пилотни опаковани кули с малък диаметър. Проектиран да понесе тежестта на структурирана или произволна опаковка, като същевременно максимизира отворената площ, тази поддържаща решетка за опаковка на дестилационна кула осигурява безпрепятствен поток пара-течност и предотвратява наводняване на колоната. Неговият здрав, но отворен дизайн го прави идеалната основа за постигане на висока ефективност на разделяне в R&D и среди за пилотно тестване.

Принцип на работа

Опаковъчната опорна решетка на дестилационната кула работи, като осигурява твърда, хоризонтална платформа в долната част на опаковъчното легло. Той е конструиран с вертикални или хоризонтални пръти, подредени така, че да създават голяма свободна площ на напречното сечение. Тази отворена геометрия позволява издигащите се пари и спускащата се течност да преминават с минимален спад на налягането, като същевременно предотвратява падането на частиците на опаковката в долната секция. Гладката повърхност на решетката също помага за предотвратяване натрупването на частици и замърсяването в основата на колоната.

Къде блести?

● Голяма отворена площ и нисък спад на налягането: Максимизира свободното напречно сечение, за да осигури плавен поток пара-течност, предотвратявайки тесни места в колони с малък диаметър.

● Висока механична якост: Проектиран да поддържа надеждно теглото на опаковъчното легло и да издържа на флуктуации на работното налягане без деформация.

● Дизайн против замърсяване: Гладките повърхности и оптимизираното разстояние между прътите предотвратяват натрупването на твърди частици, полимери или частици и запушването на опората.

● Прецизно прилягане: Обработени по поръчка, за да съвпаднат идеално с вътрешния диаметър на лабораторни и пилотни стъклени или метални колони, като се гарантира липса на заобикаляне на течност.

● Разнообразни материали: Налични в SS304/316L, Hastelloy, PTFE и стъкло, за да отговарят на химическата съвместимост на вашия конкретен процес.

Технически спецификации

Къде е приложимо?

● Академични & R&D лаборатории: Фундаментални кинетични изследвания, визуализация на процеса на разделяне и тестване на катализатори.

● Пилотни заводи: Преодоляване на пропастта между стационарни научноизследователски и развойни дейности и промишлено мащабиране за фини химикали и фармацевтични продукти.

● Етерични масла и натурални екстракти: Нежно отделяне с висока чистота на чувствителни към топлина терпени и аромати.

● Специални разтворители: Непрекъснато възстановяване и свръхвисоко пречистване на органични разтворители с висока стойност.

● Храна и напитки: Концентрация на естествени аромати и екстракция на биоактивни съединения.

Предпазни мерки при употреба

● Прецизно нивелиране: Уверете се, че опорната решетка е монтирана перфектно хоризонтално. Неравната решетка може да причини събиране на течност от едната страна, което води до сериозно неправилно разпределение и намалена ефективност на разделяне.

● Съвместимост на размера на опаковката: Уверете се, че разстоянието между прътите на опорната решетка на опаковката на дестилационната кула е по-малко от минималния размер на вашата опаковка, за да предотвратите падането на частици.

● Сигурно фиксиране: При колони с малък диаметър се уверете, че решетката е правилно захваната или заварена, за да предотвратите нейното изместване или повдигане по време на силен поток на пара или операции с вакуум.

● Предварително почистване: Винаги почиствайте старателно решетката, преди да заредите опаковката, за да отстраните всякакви машинни масла, метални стружки или остатъци, които биха могли да замърсят вашия процес.

Следпродажбено обслужване и поддръжка

В XINYU HUACHUANG ние се ангажираме да предоставяме цялостна и надеждна следпродажбена поддръжка, за да гарантираме непрекъсната и ефективна работа на вашето оборудване. Нашият специализиран сервизен екип винаги е готов да ви помогне.

Пълно гаранционно покритие

С гордост предлагаме двугодишна гаранция за нашето оборудване. През този период ние предоставяме безплатни услуги за поддръжка и ремонт за всякакви проблеми, свързани с качеството, с изключение на тези, причинени от неправилна работа, неоторизирани модификации или форсмажорни обстоятелства. За оборудване след двугодишния гаранционен период, ние продължаваме да предлагаме услуги за поддръжка през целия живот, като таксуваме само разходите за резервни части и труд.

Механизъм за бързо реагиране

Предлагаме 7×24 часа професионална инженерна поддръжка по телефона. При получаване на известие за грешка, нашият технически екип ще отговори в рамките на 24 часа и ще предостави жизнеспособно решение. Ако е необходимо обслужване на място, нашите професионални инженери ще пристигнат във вашия обект в рамките на една седмица. При специални обстоятелства, когато оборудването не може да бъде ремонтирано, ние безусловно ще го заменим с ново устройство или ще предоставим заместващо устройство по време на двугодишния гаранционен период, или ще предприемем необходимите мерки за възстановяване на нормалната работа.

Често задавани въпроси (FAQ)

В1: Каква е основната цел на опорната решетка за опаковане в дестилационна колона?

О: Поддържащата решетка осигурява твърда, хоризонтална платформа в долната част на опаковъчното легло, за да държи всички опаковъчни елементи или структурирани опаковъчни модули сигурно на място. Без него набивката би се свила в долната част на колоната, блокирайки потока на парите и напълно унищожавайки ефективността на разделяне.

Q2: Как дизайнът на мрежата минимизира влиянието си върху производителността на колоните?

A: Решетката е конструирана с вертикални или хоризонтални ленти, подредени така, че да създават голяма свободна площ на напречното сечение, често надвишаваща 90%. Тази отворена геометрия позволява издигащите се пари и спускащата се течност да преминават с минимален спад на налягането, като гарантира, че самата решетка не се превръща в пречка в процеса на пренос на маса.

Q3: Защо дизайнът против замърсяване е важен за поддържаща решетка?

О: Поддържащата решетка се намира в най-ниската точка на опаковъчното легло, където естествено се натрупват частици, полимерни отлагания и кристализирани соли. Гладката повърхност и отворената геометрия предотвратяват натрупването на материал в основата на колоната, намалявайки честотата на спиране за почистване и поддържайки постоянен спад на налягането през цялата кампания.

Q4: Какъв е размерът на опорната решетка спрямо опаковката над нея?

О: Размерът на отвора на решетката е внимателно съобразен с размерите на опаковката, за да се предотврати падането на елементи на опаковката. За произволно опаковане отворите на решетката са значително по-малки от най-малкия опаковъчен елемент. За структурирано опаковане решетката е проектирана да съответства на отпечатъка на модула и да осигурява равна опора по цялото легло.

Q5: Какви строителни материали са налични за поддържащи решетки?

A: Поддържащите решетки са налични в SS304/316L за стандартни приложения, Hastelloy и титан за корозивни среди и въглеродна стомана със защитни покрития за чувствителни към разходите инсталации. Материалът е избран така, че да съответства на материала на корпуса на колоната и условията на процеса, осигурявайки галванична съвместимост и дълъг експлоатационен живот.
