Тава за събиране на течности

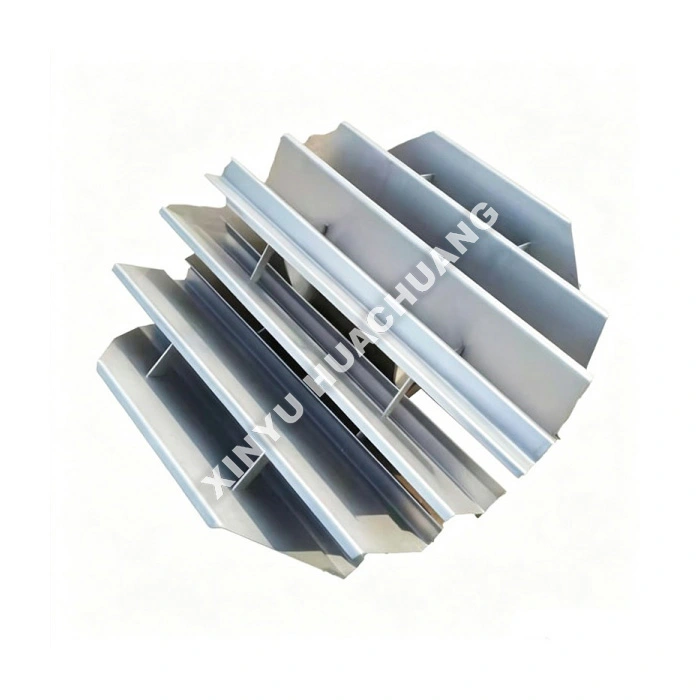

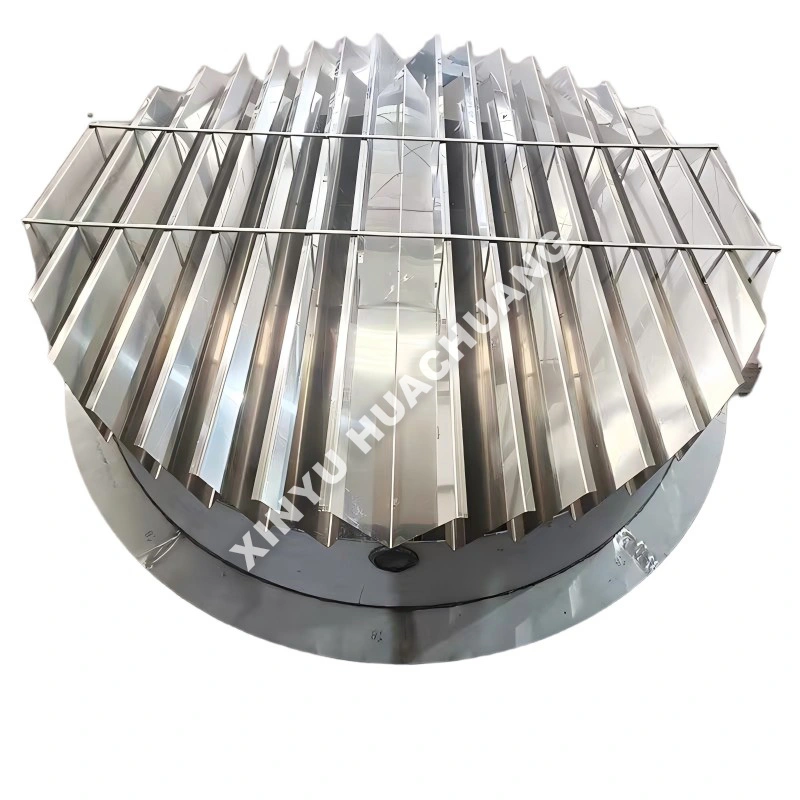

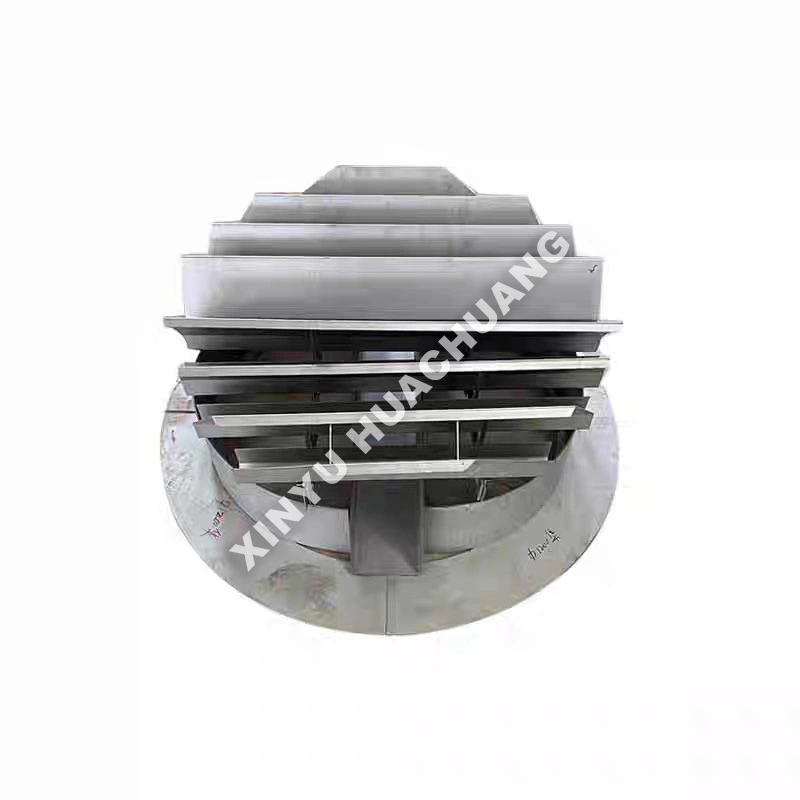

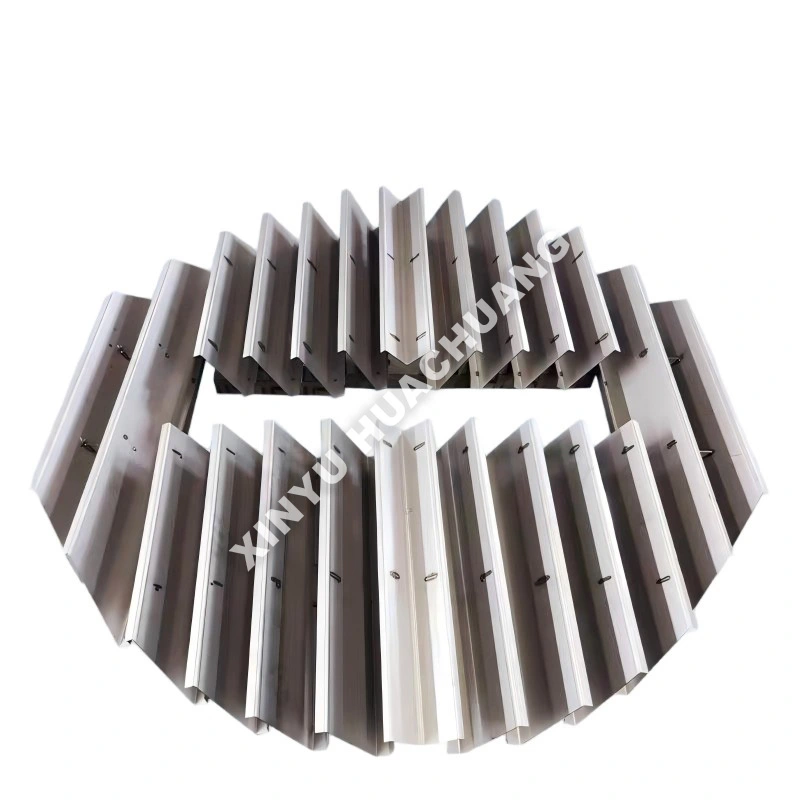

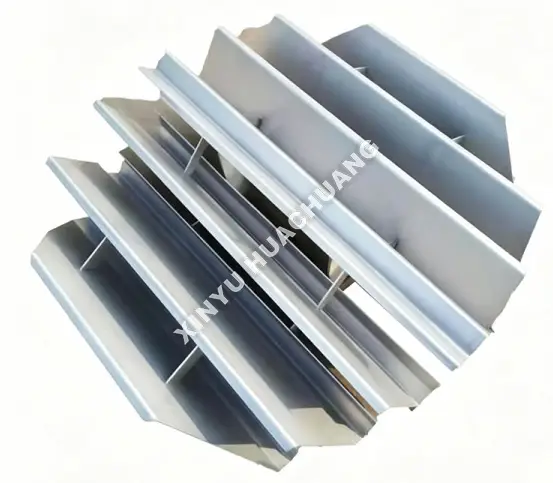

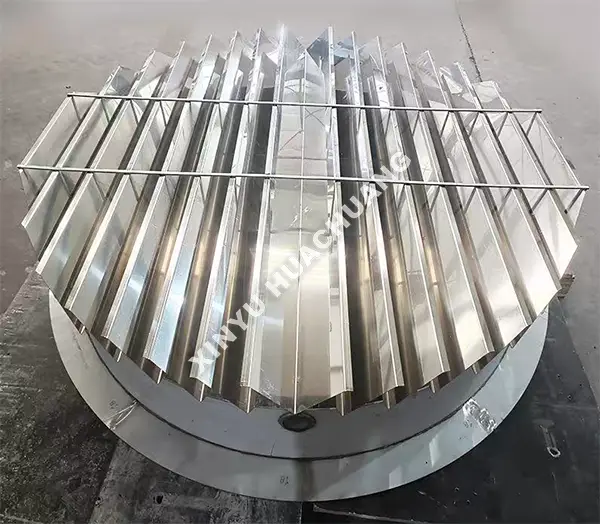

Тавата за събиране на течности XINYU HUACHUANG е критичен вътрешен компонент на кулата, специално проектиран да прихваща, събира и преразпределя течност в колони с малък диаметър. Проектиран да предотвратява потока на стените и да поддържа ефективността на разделяне, тази тава за събиране на течности осигурява равномерен контакт пара-течност по цялото опаковъчно легло. Неговият компактен, здрав дизайн го прави идеален за лабораторни, пилотни кули и процеси, изискващи междинно подаване или странично изтегляне.

Какво е тава за събиране на течности?

Тава за събиране на течности е хоризонтална вана, монтирана между опаковъчните секции в дестилационни, абсорбционни или стрипинг колони. Той улавя течността, която тече надолу по опаковката, и я преразпределя равномерно към леглото отдолу. Тази тава за събиране на течности е от съществено значение за поддържане на ефективността на колоните във високи пилотни кули, където неправилното разпределение на течността може сериозно да повлияе на производителността. Той също така служи като платформа за междинно инжектиране на захранване, странично изтегляне или точки за наблюдение на температурата.

Защо този?

● Превъзходно събиране на течности: Оптимизираната геометрия на съда с адекватна дълбочина гарантира пълно улавяне на течността дори при високи скорости на парите.

● Дизайн против протичане на стените: Периферните уплътнителни пръстени и прегради предотвратяват преминаването на течността през уплътнението и изтичането надолу по стените на колоната.

● Висока площ на преминаване на парите: Конструкцията с отворен щранг минимизира спада на налягането, като същевременно позволява неограничен поток на пари през колектора.

● Здрава конструкция: Изграден от първокласни SS304/316L или специализирани сплави, за да издържат на термично напрежение и корозивни среди.

● Модулен монтаж: Прецизно изработените секции осигуряват бързо сглобяване и перфектно нивелиране вътре в кулата.

Технически спецификации

Пътна карта за избор

● Дефиниране на натоварвания от течности и пари: Изчислете точно очаквания дебит на течността и скоростта на парите. Това определя необходимата дълбочина на съда, размера на тръбата и площта за преминаване на парите на тавата за събиране на течности.

● Оценете диаметъра на кулата: Уверете се, че тавата е точно оразмерена за вашия конкретен диаметър на лабораторна или пилотна колона, за да предотвратите изтичане.

● Съвместимост на материалите: Изберете подходяща металургия въз основа на температурата на процеса и химическата агресивност. Стандартът SS316L покрива повечето приложения; силно корозивните среди изискват Hastelloy.

● Изисквания към функциите: Определете дали тавата се нуждае от допълнителни функции като дюзи за странично изтегляне, междинни точки на подаване или възможности за преразпределение.

Процес на проверка на качеството

● Проверка на материала: Стриктна проверка на входящите метални листове и заваръчни материали, за да се гарантира металургично съответствие.

● Точност на размерите: Прецизно измерване на дълбочината на тигана, диаметъра на тръбата и общата плоскост, за да се гарантира правилното прилягане и събиране на течност.

● Качество на заваряване: Изчерпателна визуална и NDT (тест без разрушаване) инспекция на всички заварки, за да се осигури производителност срещу течове.

● Повърхностна обработка: Проверка на качеството на пасивиране или покритие, за да се гарантира устойчивост на корозия в тежки работни среди.

● Тест за монтаж: Проверка на модулни секции преди сглобяване, за да се потвърди правилното подравняване и запечатване преди изпращане.

Следпродажбено обслужване и поддръжка

В XINYU HUACHUANG ние се ангажираме да предоставяме цялостна и надеждна следпродажбена поддръжка, за да гарантираме непрекъсната и ефективна работа на вашето оборудване. Нашият специализиран сервизен екип винаги е готов да ви помогне.

Пълно гаранционно покритие

С гордост предлагаме двугодишна гаранция за нашето оборудване. През този период ние предоставяме безплатни услуги за поддръжка и ремонт за всякакви проблеми, свързани с качеството, с изключение на тези, причинени от неправилна работа, неоторизирани модификации или форсмажорни обстоятелства. За оборудване след двугодишния гаранционен период, ние продължаваме да предлагаме услуги за поддръжка през целия живот, като таксуваме само разходите за резервни части и труд.

Механизъм за бързо реагиране

Предлагаме 7×24 часа професионална инженерна поддръжка по телефона. При получаване на известие за грешка, нашият технически екип ще отговори в рамките на 24 часа и ще предостави жизнеспособно решение. Ако е необходимо обслужване на място, нашите професионални инженери ще пристигнат във вашия обект в рамките на една седмица. При специални обстоятелства, когато оборудването не може да бъде ремонтирано, ние безусловно ще го заменим с ново устройство или ще предоставим заместващо устройство по време на двугодишния гаранционен период, или ще предприемем необходимите мерки за възстановяване на нормалната работа.

Често задавани въпроси (FAQ)

В1: Каква е основната функция на тавата за събиране на течности в колона с пълнеж?

О: Тава за събиране на течност улавя течността, която тече надолу от секцията за опаковане отгоре, и я преразпределя равномерно към опаковъчното легло отдолу. Без тази тава неправилното разпределение на течността се натрупва в множество секции на опаковката, което прогресивно влошава ефективността на разделяне. Колекторната тава по същество "нулира" разпределението на течността на всяка граница на опаковката.

В2: Защо тавата за събиране на течности е от съществено значение във високи пилотни кули?

О: Във високите кули с множество уплътнителни секции течността има тенденция да се движи към стената на колоната, докато се спуска, създавайки все по-тежко неправилно разпределение с всяка следваща секция. Без колекторни тави между секциите, този кумулативен ефект може да направи долните уплътнителни секции почти неефективни, губейки скъп катализатор или опаковъчен материал.

Q3: Освен преразпределението, какви други функции изпълнява колекторната тава?

О: Колекторната тава също така служи като платформа за междинно инжектиране на захранване, странично изтегляне на междинни продукти и инсталиране на точки за наблюдение на температурата. Тези допълнителни функции го правят универсален инструмент за управление на процеси, а не просто устройство за преразпределение на течности.

Q4: Как е проектирана колекторната тава, за да минимизира спада на налягането?

A: Тавата е проектирана с голяма свободна площ на напречното сечение - често надвишаваща 85% - за да позволи издигащите се пари да преминават с минимално съпротивление. Зоните за събиране на течности са стратегически позиционирани за улавяне на спускаща се течност, без да възпрепятстват пътя на потока на парите, поддържайки предимствата на ниския спад на налягането на работата на колоната с пълнеж.

Q5: Какви материали обикновено се използват за тави за събиране на течности?

О: Колекторните тави обикновено се изработват от SS304/316L за стандартни приложения, Hastelloy или титан за силно корозивни среди и стомана с покритие от PTFE за приложения във флуорната химия. Изборът на материал съответства на технологичната среда и работните условия, за да се осигури дълъг експлоатационен живот.
